独自のシリコンマイクロマシニング技術を駆使したサーモパイル型赤外線センサです。
耳式体温計、放射温度計、電子レンジ、その他非接触温度計測

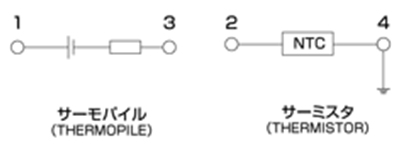

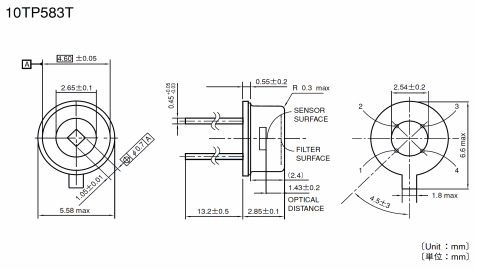

| 項目 Parameters |
特性 Value |
単位 Unit |
備考 Conditlons |
|---|---|---|---|
| 受光面積 Sensitive area |
1.05×1.05 | mm2 | 吸収膜サイズ Size of Absorbing Film |
| 電圧感度 Responsivity |
15±30% | V／W | |
| 出力電圧※1 Output Voltage |
200±30% | μV | |
| 出力電圧※2 Output Voltage |
1.00±30% | mV | |
| 感度の温度係数※1 Temperature Coefficient of Responsivity |
0.02±0.02 | %／℃ | 参考値 Refarence |
| サーモバイル抵抗 Themopile Resistance |
65±30% | kΩ | |
| サーモバイル抵抗の 温度係数 Temperature Coefficient of Themopile Resistance |
±0.1 | %／℃ | |
| ノイズ電圧 Johnson Noise Voltage |
33 | nV／√Hz | ジョンソンノイズr.m.s.,298K,1Hz代表値 Johnson Noise r.m.s.,298K,1Hz Typical |
| S／N比※1 S/N Ratio |
75.7 | dB | 出力電圧／ジョンソンノイズ,代表値 Output Voltage / Johnson Noise,Typical |
| NEP※1 Noise Equivalent Power |
2.2 | nW／Hz1/2 | 代表値 Typical |
| 比検出能※1 Specific Detectivity |
4.7×107 | cm･Hz1/2／W | 代表値 Typical |
| 時定数 Time Constant |
15 | ms | 代表値 Typical |
| 使用温度範囲 Operating Temperature Range |
-20〜100 | ℃ | |
| 保存温度範囲 Storage Temperature Range |
-40〜100 | ℃ | |
| 透過波長帯域 Filter Range |
Cut on 5 |
μm | 標準品 Standard |
| 視野 Field of Vieｗ |
±50 | deg. | 感度50%になる出力 Incident Angle to Achive 50% Responsivity |
| 絶縁抵抗 Insulation Resistance |
≧500 | MΩ | DC25V印加 Application of DC25V |
| 気密性 Sealing |
≦1×10-9 | Pa･m3／s | |
| サーミスタ抵抗値 Thermistor Resistance Value |
100＋3% | kΩ | 25℃におけるゼロ負荷抵抗値 Rated zero-power resistance Value at25℃ |
| サーミスタB定数 Thermistor B-Value |
3435±0.7% | K | 25℃,85℃におけるゼロ負荷抵抗値より算出 ロット内バラツキ±0.2% Determined by rated zero-power resistance value at25℃ and 85℃ Variation within same Lot. ±0.2% |
※1
測定条件（Test Condition）
黒体炉：500K （Black body Temperature）
センサ黒体炉間距離：100mm （Sensor-Blackbody Distance）
センサ温度：298K（Sensor Temperature）
アパーチャ経 ：φ12.7mm（Aperture size）
※2
測定条件（Test Condition）
黒体炉 ：310K（Black body Temperature）
センサ温度：298K（Sensor Temperature）
