JTサーミスタ（高精度・薄形）

JTサーミスタは最大の厚さが500ミクロンを実現した超薄形の温度センサです。
電気絶縁性も優れており、電極に接触し易い場所にも安心してご利用頂けます。

SEMITECのJTサーミスタシリーズはRoHS対応しています。

抵抗－温度特性表（R-T表）のダウンロードはこちら
(※氏名・メールアドレスの入力が必要です)

カタログダウンロード［PDF］サンプルを購入

用途

充電池パック、情報機器、携帯機器、LCD、表面温度センサ、高感度気温センサ

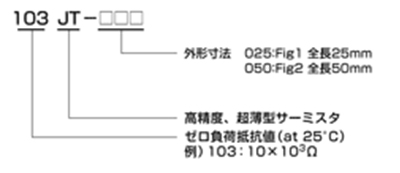

形式

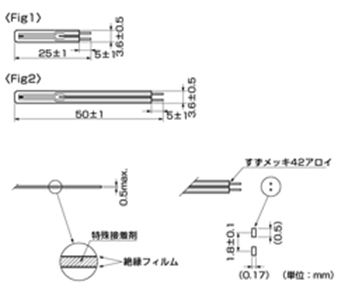

外形寸法図

定格

形名	R₂₅^※1	許容差	B定数^※2	熱放散定数ｍW/℃	熱時定数 s^※3	定格電力 mW at 25℃	使用温度範囲 ℃
103JT	10.0kΩ	±1%	3435K±1%	約0.7	約5	3.5	−50〜+125
104JT	100kΩ	±1%	4390K±1%	約0.7	約5	3.5	−50〜+125

※1：25℃におけるゼロ負荷抵抗値
※2：25℃、85℃におけるゼロ負荷抵抗値より算出
※3：静止空気中にて測定

使い方

サーミスタとは、熱に敏感な抵抗体（Thermally Sensitive Resistor – Thermistor）の総称で、温度が変化することで抵抗値が大きく変化する半導体部品です。
温度が上がることで抵抗値が下がる（負の温度係数を有する）ＮＴＣサーミスタを一般的にはサーミスタと呼んでいます。
サーミスタは金属酸化物を主原料とし高温にて焼結して得られるセラミック半導体で、その製造方法や構造によって各種の形状・特性があり、温度測定や温度補償等に広く使用されています。

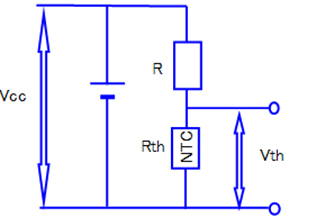

サーミスタを使用する場合の一般的な回路例を図１に示します。
図１　サーミスタの使用回路例

サーミスタで温度を測定する場合の一例として、サーミスタの端子間電圧をADコンバータに入力してデジタル信号に変換、マイコンで温度に換算する方法があります。

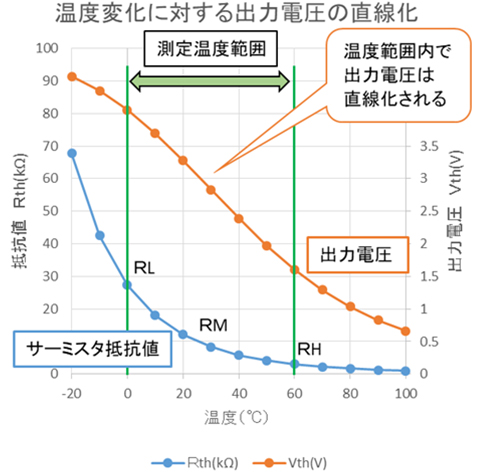

サーミスタの温度に対する抵抗値変化は、非線形（非直線性）であるため、図１のようにサーミスタと固定抵抗器を直列で接続した回路にすることで、出力電圧Ｖthの電圧変化を直線化（リニアライズ）して使用します。

図１のサーミスタ出力電圧Ｖthは、電源電圧をＶcc、サーミスタの抵抗値をＲth、直列の固定抵抗器の抵抗値をＲとすると、Ｖth＝Ｖcc×Ｒth/（Ｒth＋Ｒ）で計算されて、サーミスタが検知した温度を知ることが出来ます。
この時、サーミスタと直列に接続する抵抗値Ｒは、実際に測定を行う温度範囲から、以下のような計算式で選定することが出来ます。

ＲL　：温度範囲　最低温度でのサーミスタ抵抗値
ＲM　：温度範囲　中間温度でのサーミスタ抵抗値
ＲH　：温度範囲　最高温度でのサーミスタ抵抗値
