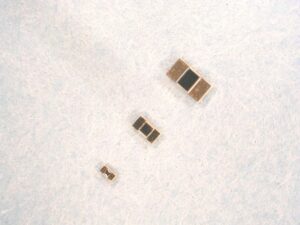

～低背、小型の高耐熱サーミスタでワイヤーボンディング専用ラインナップ～
ワイヤー径φ50～450μmまで対応できるチップサイズをご用意しております。
パワー半導体やIGBT、レーザーダイオード、LEDのCOBなどの接続法と同様のワイヤーボンディングに対応しているほか、
はんだ・導電性ペーストなどの接続にも対応するタイプもあります。
裏面にAuを施し、AuSn接合によるダイボンドも可能です。
・ワイヤーボンド
超音波式（ウェッジボンディング、ボールボンディング）
・ダイボンド
樹脂もしくはAuSn接合
・ワイヤー種類
アルミワイヤー、金ワイヤー(ワイヤー径は下記参照下さい)

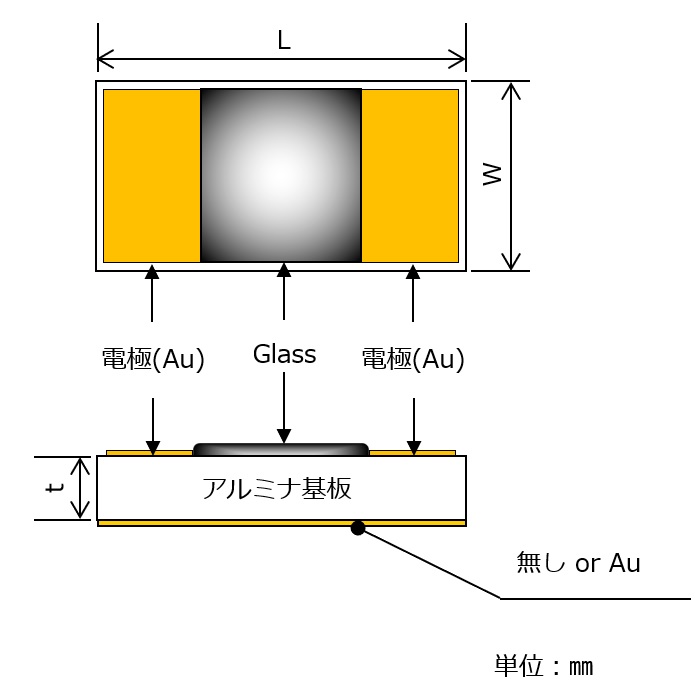

| チップサイズ | L | W | t | 電極サイズ | 対応可能ワイヤー径 |
|---|---|---|---|---|---|
| 3216サイズ | 3.2±0.05 | 1.6±0.05 | 0.15±0.03 | (1.00)×(1.50) | ～450μm |
| 2125サイズ | 2.0±0.05 | 1.25±0.05 | 0.15±0.03 | (0.60)×(1.20) | ～300μm |
| 1608サイズ | 1.6±0.05 | 0.8±0.05 | 0.15±0.03 | (0.50)×(0.70) | ～200μm |
| 1005サイズ | 1.00±0.05 | 0.50±0.05 |
0.15±0.03 0.10±0.03 |
(0.25)×(0.44) | ～125μm |
| 0603サイズ | 0.60±0.05 | 0.30±0.05 | (0.20)×(0.25) | ～50μm |
・3216サイズ
| 形名 | R25 | R25許容差 | B25/85 | B25/85許容差 |
|---|---|---|---|---|
| 364FT3216A5P3 | 360kΩ | ±5% | 3370K | ±1% |
| 104FT3216A5P3 | 100kΩ | ±1%,±5% | ||
| 503FT3216A5P3 | 50.0kΩ | ±1%,±5% | ||
| 103FT3216A5P3 | 10.0kΩ | ±1%,±5% | ||
| 364FT3216B5P3 | 360kΩ | ±5% | 3435K | ±1% |
| 104FT3216B5P3 | 100kΩ | ±1%,±5% | ||
| 503FT3216B5P3 | 50.0kΩ | ±1%,±5% | ||
| 103FT3216B5P3 | 10.0kΩ | ±1%,±5% |
・2125サイズ
| 形名 | R25 | R25許容差 | B25/85 | B25/85許容差 |
|---|---|---|---|---|
| 364FT2125A5P3 | 360kΩ | ±5% | 3370K | ±1% |
| 104FT2125A5P3 | 100kΩ | ±1%,±5% | ||
| 503FT2125A5P3 | 50.0kΩ | ±1%,±5% | ||
| 103FT2125A5P3 | 10.0kΩ | ±1%,±5% | ||
| 364FT2125B5P3 | 360kΩ | ±5% | 3435K | ±1% |
| 104FT2125B5P3 | 100kΩ | ±1%,±5% | ||
| 503FT2125B5P3 | 50.0kΩ | ±1%,±5% | ||
| 103FT2125B5P3 | 10.0kΩ | ±1%,±5% |
・1608サイズ
| 形名 | R25 | R25許容差 | B25/85 | B25/85許容差 |
|---|---|---|---|---|
| 364FT1608A5P3 | 360kΩ | ±5% | 3370K | ±1% |
| 104FT1608A5P3 | 100kΩ | ±1%,±5% | ||
| 503FT1608A5P3 | 50.0kΩ | ±1%,±5% | ||
| 103FT1608A5P3 | 10.0kΩ | ±1%,±5% | ||
| 364FT1608B5P3 | 360kΩ | ±5% | 3435K | ±1% |
| 104FT1608B5P3 | 100kΩ | ±1%,±5% | ||
| 503FT1608B5P3 | 50.0kΩ | ±1%,±5% | ||
| 103FT1608B5P3 | 10.0kΩ | ±1%,±5% |
・1005サイズ
| 形名 | R25 | R25許容差 | B25/85 | B25/85許容差 |
|---|---|---|---|---|
| 364FT1005A5P3 | 360kΩ | ±5% | 3370K | ±1% |
| 104FT1005A5P3 | 100kΩ | ±1%,±5% | ||
| 503FT1005A5P3 | 50.0kΩ | ±1%,±5% | ||
| 103FT1005A5P3 | 10.0kΩ | ±1%,±5% | ||
| 364FT1005B5P3 | 360kΩ | ±5% | 3435K | ±1% |
| 104FT1005B5P3 | 100kΩ | ±1%,±5% | ||
| 503FT1005B5P3 | 50.0kΩ | ±1%,±5% | ||
| 103FT1005B5P3 | 10.0kΩ | ±1%,±5% |
・0603サイズ
| 形名 | R25 | R25許容差 | B25/85 | B25/85許容差 |
|---|---|---|---|---|
| 364FT0603A5P3 | 360kΩ | ±5% | 3370K | ±1% |
| 104FT0603A5P3 | 100kΩ | ±1%,±5% | ||
| 503FT0603A5P3 | 50.0kΩ | ±1%,±5% | ||
| 364FT0603B5P3 | 360kΩ | ±5% | 3435K | ±1% |
| 104FT0603B5P3 | 100kΩ | ±1%,±5% | ||
| 503FT0603B5P3 | 50.0kΩ | ±1%,±5% |
裏面へのメタライズは別途ご指定下さい。
－40℃~250℃
併せて、当ホームページ内のFTサーミスタページもご参照ください。
